UV8410
UV8410单组份双固化胶水比肩EMI3410VM高Tg低挥发抗湿性好
产品介绍:
UV8410是一款单组份（UV+热）双固化环氧树脂胶，是光纤器件及光学元件的组装加固及粘接的理想材料。对金属、陶瓷及玻璃有优异的的粘接性能。UV8410具有高Tg，低挥发性，低收缩率，抗冷热冲击，特别适用相关光纤器件生产与组装。
此款胶水除可以紫外固化外，还含有热催化剂，可以热固化。在紫外固化工艺之后再加上加热固化过程，可使因紫外光照不到的区域而未能充分固化的胶水得以充分固化。此款胶水完全固化后，具有优异的耐温性能、抗湿性能及耐化学性能。在进行温度循环实验后，仍能保持优异的粘接强度。这是一款适用于CWDM等光纤器件生产的不可多得的紫外+热双固化胶。
产品性能:（固化工艺：6,000mJ/cm2+ 130oC / 30min）
| 颜色 | 乳白色 |
| 粘度 (25℃, cps, S14/3 RPM) | 70,000~110,000 |
| 比重，固化前 | 1.87 |
| 触变系数 | >1.5 |
| 建议UV固化波长 (nm) | 310-365 |
| 建议照射强度 (mW/cm2) | >50 |
| UV固化总能量 (mJ/cm2) | 3000 ~ 6000 |
| UV后热固化时间 (130℃, min) | 30 |
| 玻璃化温度 Tg (℃) | >150 |
| 膨胀系数 < Tg (um/m/℃) | 14 |
| 膨胀系数 > Tg (um/m/℃) | 25 |
| 硬度 Shore D | 94 |
| 仅采用加热固化参考工艺 | 130℃ 60分钟 |
| 吸水率 (25℃/24hr, %) | 0.20 |
| 吸水率 (80℃/24hr, %) | 0.95 |
| 吸水率 (97℃/1.5hr, %) | 0.63 |
| 挥发@100℃ (%) | 0 |
| 挥发@150℃ (%) | 0 |
| 挥发@200℃ (%) | 0 |
| 挥发@250℃ (%) | 0 |
| 挥发@300℃ (%) | 0 |
| 挥发@350℃ (%) | 0.57 |
| 裂解温度 (℃) | 392 |

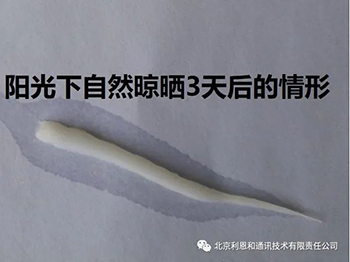

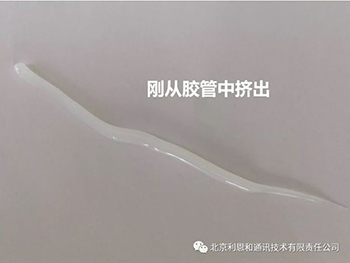

下面放2张照片，以便使您有个初步印象。请注意：这些照片不是专业试验，如您需要，我们将提供免费样品，供您自行进行进一步严苛的专业测试。
