产品介绍:
产品核心优势:
- 10:1重量配比，低粘度自流平，适合中小尺寸浇注灌封
- 固化收缩极低，线性收缩＜0.01%，成型尺寸高度稳定
- 超低热膨胀系数15~18 x 10⁻⁶ in/in/°C，高低温形变极小
- 导热+绝缘一体化，散热同时保障电气隔离
- 常温可固化，搭配后固化可最大化尺寸稳定性能
- 无溶剂无挥发，厚胶层不会明显降低粘接强度
- 耐水、油、燃料、酸碱等多种化学介质腐蚀
- 宽温域稳定服役：-73℃~121℃，高低温循环不变形
- 适配金属、玻璃、陶瓷、橡胶、多种塑料基材
混合配比、固化参数与保质期:
混合配比：A组分:B组分 = 10:1（仅重量配比） A组分粘度（24℃）：5000~10000 cps B组分粘度（24℃）：290~500 cps 100g混合胶操作时效（24℃）：40~70分钟，浅容器/小批量可延长操作窗口 固化温度与时长： - 常温固化（24℃）：48~72小时完全固化 - 高温快速固化（93℃）：2~3小时 - 最优固化工艺：常温放置12~24小时 + 66~93℃后固化数小时 储存环境温度≤24℃，原装未开封保质期3~6个月
参数表:
| 特性 | 典型数值 |
|---|---|
| 混合配比 A:B | 10:1 重量比 |
| A组分粘度（24℃） | 5000~10000 cps |
| B组分粘度（24℃） | 290~500 cps |
| 100g胶操作时效（24℃） | 40~70 min |
| 铝-铝拉伸搭接剪切强度（24℃） | 1000~1200 psi |
| 拉伸强度（24℃） | 5000~6000 psi |
| 拉伸模量（24℃） | 500000~550000 psi |
| 抗压强度（24℃） | 24000~26000 psi |
| 常态硬度（24℃） | 85~90 Shore D |
| 热膨胀系数 | 15~18 x 10⁻⁶ in/in/°C |
| 导热系数（24℃） | 0.87~1.15 W/m·K |
| 体积电阻率（24℃） | >10¹⁵ ohm-cm |
| 介电常数（24℃，60Hz） | 4.5 |
| 外观颜色 | A米白色，B透明 |
| 工作温度范围 | -73°C ~ +121°C |
配胶与基材预处理:
1、胶水预处理：配比前单独缓慢搅拌A组分，保证填料均匀分散；再按10:1重量比例低速混合，减少气泡包裹。100g胶可操作40~70分钟，使用浅容器、减少单次配胶量可大幅延长操作时间。 2、基材表面处理：所有粘接面彻底清洁脱脂干燥；金属基材如需长期耐环境性能建议化学蚀刻，无法蚀刻则砂纸机械粗化，保证粘接面粗糙提升附着力。

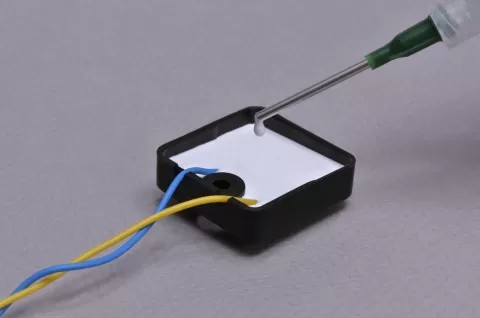

施胶操作规范:
施工工具：刮刀、毛刷、滚筒均可，适配浇注灌封；单次浇注深度最高0.75~1英寸； 粘接标准胶层厚度4~6密耳；多孔基材增加用胶填充孔隙； 本品无挥发份，加厚胶层不会明显降低接头强度；工件轻微加压贴合，避免大量溢胶； 混合后建议真空脱泡消除气泡缺陷；固化前多余胶料刮刀清除，残胶用甲苯、丙酮擦拭； 常温固化时胶层越薄，固化速度越慢。
包装规格:
- 1/2品脱套装 - 1品脱套装 - 1夸脱套装 - 1加仑套装 - 5加仑套装 - 可定制预混冷冻针筒特殊包装
处理与储存:
操作环境保持通风，避免皮肤直接接触，完整安全规范查阅产品SDS安全数据表。 最优储存条件：原装密闭容器，环境温度≤24℃；闲置密封防尘防杂质，无需冷藏，保质期3~6个月。 溢出胶料、工具清洗可使用甲苯、丙酮等芳烃/酮类溶剂，操作做好通风防火防护。
认证与说明:
数据表内所有数值仅为典型参考值，不可直接作为产品验收标准，如需定制规格书请联系Master Bond技术支持。Master Bond不对数据信息提供明示或暗示质保，产品使用风险由使用者自行承担。
