产品介绍:
产品核心优势:
- 单组份开罐即用，无需配比，无操作时效损耗
- 低粘度250~1500cps，自流平适配超薄薄层施工
- UV极速固化10~20秒，工装夹持时间极短
- Tg高达160~170℃，行业UV胶顶尖耐热水平
- 长期耐温-51℃~260℃，高温工况稳定不软化
- 优异耐化学，耐强酸强碱、燃油、多种强溶剂浸泡
- 符合NASA低出气规范，适配太空真空环境
- 高透明折射率1.55，光路透光无损耗
- 超高绝缘，25℃体积电阻率＞10¹⁴ ohm-cm
- 100%无溶剂，固化收缩低，尺寸稳定
- 拉伸强度7000~8000psi，结构粘接牢靠
- 避光常温密封存放，原装保质期6个月
固化与施工限制参数:
外观：透明低粘度环氧液体 粘度(24℃)：250~1,500 cps 适用UV波长：320~365nm（最优365nm） 推荐UV光强：20~40 mW/cm² 标准UV固化时长：10~20 秒 推荐粘接胶层：0.001~0.002 in 最大允许涂层厚度：≤0.005 in（厚层放热开裂） 性能优化后固化：80℃烘烤6h / 100~125℃烘烤数小时 储存条件：避光密封70~75°F存放 原装未开封避光保质期：6个月
物理力学性能参数表:
| 特性（75°F/24℃） | 典型数值 |
|---|---|
| 产品粘度 | 250~1,500 cps |
| 拉伸强度 | 7,000~8,000 psi |
| 拉伸模量 | 350,000~400,000 psi |
| 固化硬度 | 80~90 Shore D |
| 热膨胀系数 | 50~55 ppm/℃ |
| 玻璃化转变温度Tg | 160~170 ℃ |
| 光学折射率 | 1.55 |
| 长期工作温域 | -51 ℃ ~ +260 ℃（-60 °F ~ +500 °F） |
电气绝缘性能参数:
| 测试项目 | 测试条件 | 典型数值 |
|---|---|---|
| 体积电阻率 | 25℃ | ＞10¹⁴ ohm-cm |
| 60Hz介电常数 | 25℃ | 4.3 |
耐化学浸泡性能（1年浸泡，UV+80℃6h后固化）:
| 介质 | 耐候等级 | 介质 | 耐候等级 |
|---|---|---|---|
| 丙酮 | 良好 | 50%硫酸 | 良好 |
| DMSO | 优异 | >98%浓硫酸不推荐 | |
| 乙醇 | 优异 | 20%硝酸 | 不推荐 |
| 20%盐酸 | 良好 | 二氯甲烷 | 不推荐 |
| 氢氧化钾 | 良好 | 四氢呋喃 | 优异 |
| 氢氧化钠 | 良好 | Skydrol航空液压油 | 优异 |
| 二甲苯 | 优异 | 乙腈 | 不推荐 |
基材预处理规范:
UV固化粘接至少一侧为不含紫外阻隔剂的透明基材（玻璃、无UV添加剂PC/亚克力）；金属、橡胶、普通塑料建议机械打磨或化学蚀刻提升附着力；所有粘接表面彻底脱脂、完全干燥。

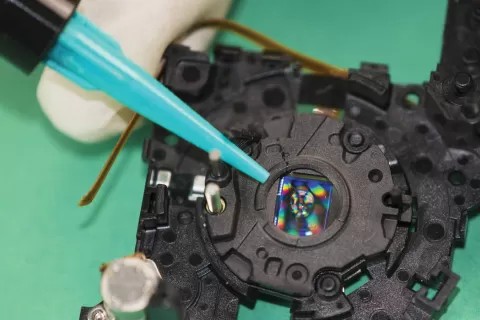

施胶与固化操作规范:
1、施工限制：本品固化放热大，粘接胶层严格控制0.001~0.002英寸，涂层厚度严禁超过0.005英寸，厚层易发热开裂。 2、施工方式：针筒点胶、毛刷薄涂均可，多孔基材少量补胶填充孔隙。 3、UV固化：320~365nm专用紫外灯照射10~20秒完成定型，自然光无法充分交联。 4、后固化提升：80℃烘烤6小时，或100~125℃长时间烘烤，大幅提升耐热与耐化学性能。 5、溢胶清理：固化前用丙酮、二甲苯擦拭清除多余胶体；完全固化后难以去除。
包装规格:
- 10cc预装针筒 - 30cc预装针筒 - 1/2品脱套装 - 1品脱套装
处理与储存:
操作车间全程通风，避免皮肤长时间接触胶体，完整安全规范查阅产品SDS；容器全程避光密封存放，闲置立即封盖隔绝光线；未固化残胶、工具使用芳烃/酮类溶剂清洗，溶剂操作做好通风、防火防护。
产品认证与说明下载:
产品符合NASA低出气标准；数据表仅为实验室典型参考，不可直接作为验收标准，高温耐化学工况可咨询技术支持定制固化工艺。
