AOC专用检测放大镜

现今越来越多的工厂开始使用激光切割机生产各式各样的Jumper,用于有源光缆AOC等不同场合。


大部分Jumper的光纤高度在100μm以上,关于如何测量光纤突出高度是多数工程师想要研究的重点。


经激光切割后多芯光纤Jumper光纤高度的一致性需要更严格的控制。

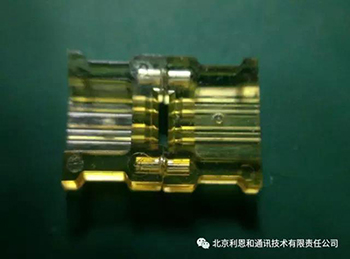

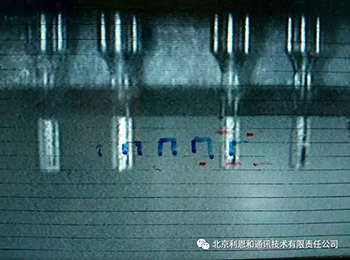

本公司研发的FibKey 5600多倍数放大镜,可以用于激光切割产品的专业观察,如观察激光切割后光纤的端面,光纤侧面角度,光纤正面轮廓等情况。

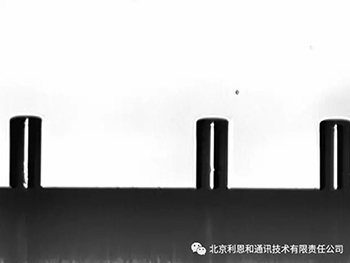

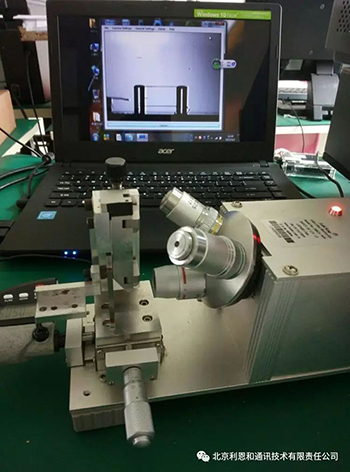

FibKey 5600多倍数放大镜可观察光纤切割角度,laser view。我公司代理的Sagitta激光切割机主轴可调,也可以满足角度需求。 北京利恩和生产的FibKey 5600多倍数放大镜,除了有以上功能外,还可以用于测量光纤高度。利用专业夹具将Jumper夹持住,置于FibKey放大镜观察光纤正面轮廓位,利用光纤正面轮廓,可以比较光纤高度,或者结合相关软件计算光纤高度。

技术参数:

  • 镜头数量:3
  • 放大倍数:80倍,200倍和400倍三个倍数自由切换
  • CCD面积:1/3英寸
  • 对焦方式:手动对焦
  • 功耗:5W
  • 工作温度:-10℃-40℃
  • 显示屏:9.7寸HD高清液晶
  • 分辨率1024*768
  • 供电输出:5V 1A
  • 体积:xxx*xxx
  • 重量:1.5KG
  • 标准配置:放大镜主机,调节平台

相关图片
