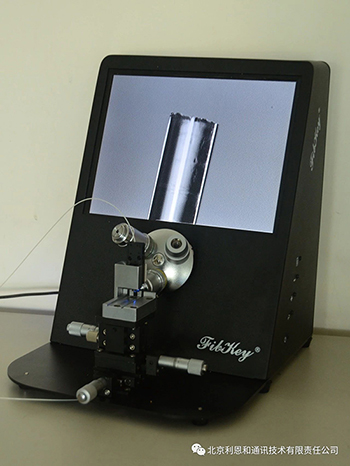

裸光纤三维观察视频放大镜

如果需要观察裸光纤的端面或者侧面,请使用本款多倍数光纤视频放大镜。下图是125um裸光纤在400倍光学放大下的端面情况:


下图是125um裸光纤在200倍光学放大下的端面情况:
下图是125um裸光纤在200倍光学放大下的侧面情况:
下图是125um裸光纤在200倍光学放大下的测面情况,这种情况反映的是光纤侧面在脏污后的状态:
下图是125um裸光纤在80倍光学放大下的测面情况:

本套系统采用裸光纤夹持器将裸光纤夹持后,可随意移动操作。如需观察光纤端面,只需将此夹具水平放置在相关位置即可。 如需观察裸光纤之正侧面状况,则将此夹具垂直且正侧面面向光学镜头放置在专门的观察机构上。

性能特点:

本款放大镜采用三组镜头(可选购四组),可选择自己需要的放大倍数进行观察,灵活方便;也适应不同芯径的光纤。 本放大镜光纤夹持区域的XYZ三维位置可调,灵活方便。 针对裸纤夹持器,专门设计了相关机构,使得裸纤夹持器可被容易地置于三种位置,以便观察裸光纤的三维情况。

技术参数:

  • 镜头数量:3
  • 放大倍数:80倍,200倍和400倍三个倍数自由切换
  • CCD面积:1/3英寸
  • 对焦方式:手动对焦
  • 功耗:5W
  • 工作温度:-10℃-40℃
  • 显示屏:9.7寸HD高清液晶
  • 分辨率1024*768
  • 供电输出:5V 1A
  • 体积:xxx*xxx
  • 重量:1.5KG
  • 标准配置:放大镜主机,调节平台
  • 选配:裸光纤夹具
