透镜光纤端面及侧面观察放大镜

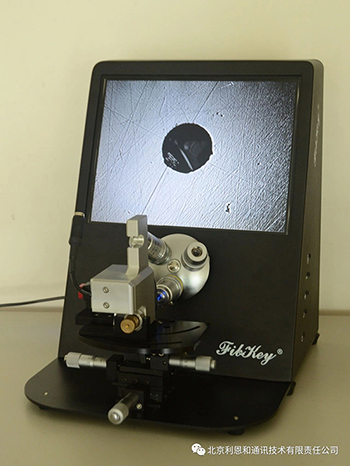

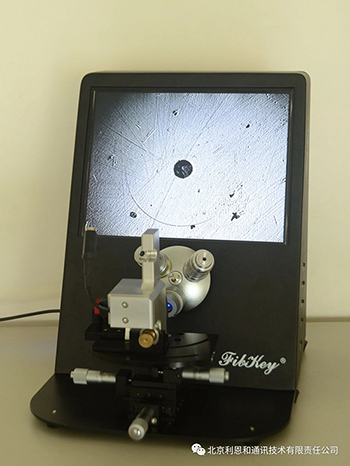

在透镜光纤研磨过程中,直接移动透镜光纤研磨夹具侧立放置到本放大镜的端面观察平台区域,可以清晰、在线地观察透镜光纤研磨端面;将研磨夹具靠左水平放置到侧面观察区域时,则可以在线观察光纤侧面情况,尤其是研磨角度情况。
由于透镜光纤研磨角度不同,本放大镜观察平台特制角度调节装置,可以将研磨夹具置于任何需要的角度,进行详细观察。

或者切换不同放大倍数的物镜,获取不同放大倍数的图像。

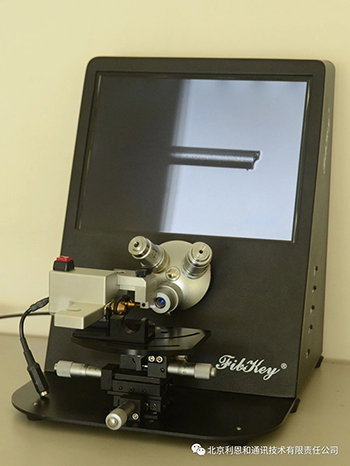

将研磨夹具靠左水平放置到侧面观察区域时,如果聚焦在光纤侧面,则可以在线观察光纤侧面情况。
本放大镜配有不同放大倍数的物镜,可随意选择放大倍数,适应不同芯径光纤的观察。

性能特点:

提供两种类型适配器既可通过法兰盘也可直接检查各种类光纤连接器(FC,SC,ST,LC 等) 清晰、鲜明的图象显示在视频显视器上,探头小巧、轻便 设备视屏终端可选配 设备视屏终端可选配 设备视屏终端可选配 设备视屏终端可选配 设备视屏终端可选配 9.7 寸液晶监视器, 也可选择 3.5 寸液晶监视器

技术参数:

  • 镜头数量:3
  • 放大倍数:80倍,200倍和400倍三个倍数自由切换
  • CCD面积:1/3英寸
  • 对焦方式:手动对焦
  • 功耗:5W
  • 工作温度:-10℃-40℃
  • 显示屏:9.7寸HD高清液晶
  • 分辨率1024*768
  • 供电输出:5V 1A
  • 体积:xxx*xxx
  • 重量:1.5KG
  • 标准配置:放大镜主机
